Reforço de corda e estrutura pronto para tufão para tendas de grande porte

Uma barraca grande e transparente é tanto uma vela quanto um abrigo. Quando os ventos do tufão pressionam um telhado sem colunas, a estrutura, as cordas e a base devem suportar a carga juntas, e uma conexão fraca pode desencadear uma reação em cadeia. Este artigo estabelece os padrões de reforço que mantêm as grandes tendas para eventos em pé em zonas de tufões.

Por que as cargas do tufão atingem uma grande extensão com mais força do que uma pequena tenda

A carga do vento não é um único número que você copia de um folheto; isso muda de acordo com a localização da tenda. A localização é o que impulsiona primeiro: uma zona de exposição a tufões carrega mais força do que um subúrbio no interior, e um local costeiro tem mais força do que um vale. A altitude contribui para isso e o clima local define o período de retorno.

Span amplia o efeito. Um telhado sem colunas não possui postes intermediários para interromper o vento, de modo que toda a pressão se desloca para as colunas das bordas, as juntas do telhado com as colunas e a ancoragem. É por isso que um pavilhão desportivo ou recinto de arena temporário precisa de reforço que uma pequena tenda nunca toca.

As medidas de reforço por trás de uma estrutura pronta para tempestades

O reforço é um conjunto de medidas em camadas, cada uma visando um caminho de falha diferente. O sobredimensionamento dos perfis das colunas e das vigas do telhado aumenta a resistência da própria seção antes mesmo que o vento atinja as cordas. Onde a altura lateral ultrapassa cerca de 5 metros, o fio inoxidável estaiado ancorado fora da coluna resiste ao tombamento lateral a que os caixilhos altos estão mais expostos.

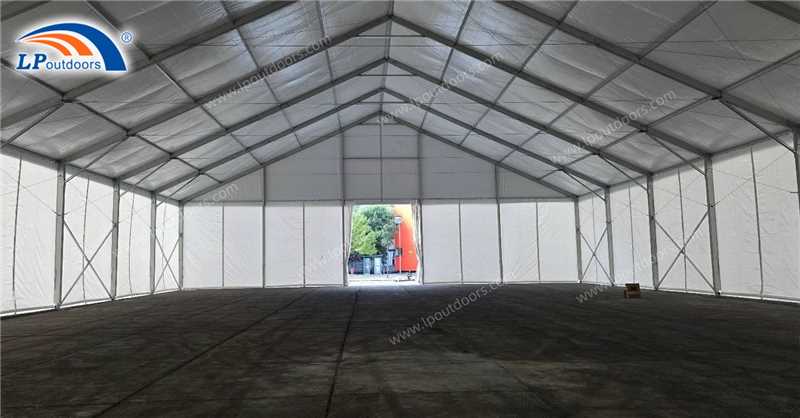

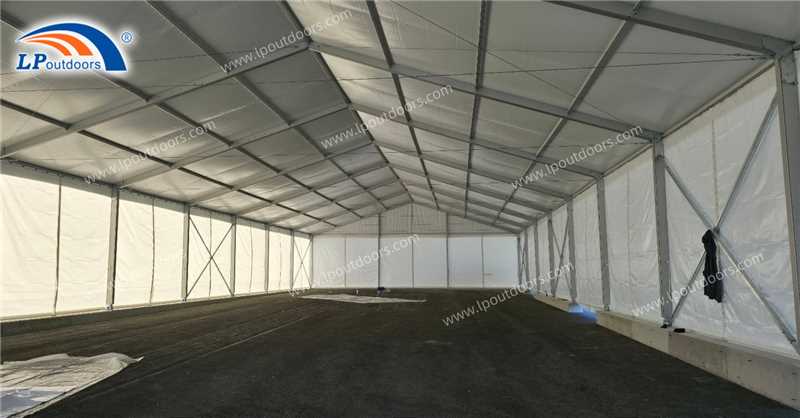

O telhado amarra na outra direção. Mais arame inoxidável e mais tesouras entre a coluna e o telhado mantêm toda a grade funcionando como uma unidade em vez de membros separados. No interior, colunas e vigas fixadas em pára-choques absorvem o impacto. Juntas, as medidas cobrem os quatro pontos de falha: o perfil, o tombamento, a grade do telhado e as juntas.

Molduras de alumínio e pacote de corda e base

O material da estrutura define o orçamento de peso que as cordas e a base devem ancorar. Uma estrutura de alumínio pesa cerca de um terço do peso de uma estrutura de aço equivalente, portanto, uma tenda de alumínio com a mesma extensão carrega muito menos sua ancoragem. Essa carga mais leve é ​​o que permite que os cabos de borda e as placas de base carreguem o vento com margem, não no limite.

A diferença aparece nos números. Para cerca de 1.000 metros quadrados, uma estrutura de alumínio é enviada em cerca de 20 metros cúbicos, enquanto uma de aço precisa de bem mais de 100. Dez pessoas podem montar a estrutura de alumínio manualmente em cerca de dez horas, enquanto a construção em aço chega a sessenta. Ao longo da sua vida útil, a estrutura de alumínio tolera mais de 500 ciclos de montagem e desmontagem em diferentes locais; uma estrutura de aço geralmente é limitada a um ou dois.

O Protocolo da Temporada de Ventos e a Linha Nível 6

Nenhum reforço substitui um protocolo operacional, porque o vento aumenta por etapas. O plano começa quando o vento atinge o nível 6 na escala Beaufort: objetos de valor e pessoal são retirados e a tenda passa pelas etapas de reforço. Se o vento continuar subindo, o tecido é removido imediatamente, em vez de ser limitado.

Essa linha escalonada é o que torna as medidas anteriores significativas. Os perfis e cabos superdimensionados transportam a carga até o limite, e o protocolo decide o momento em que o sistema passa da estrutura para a tripulação. Para uma tenda com vão livre em um cinturão de tufões, os dois são um plano, não dois.

Especificando o telhado certo para um local sujeito a tempestades

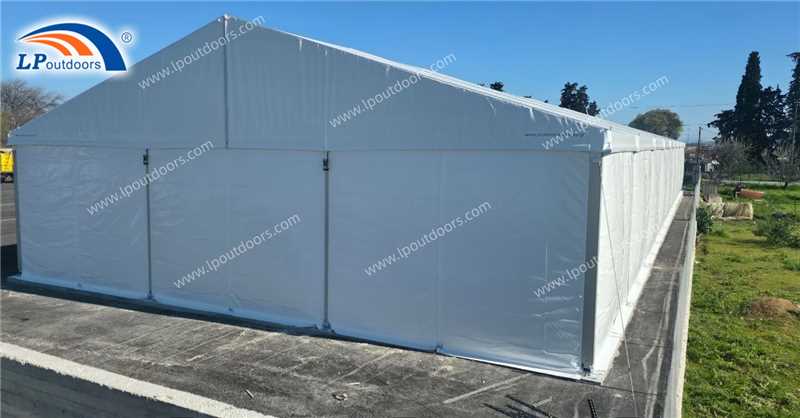

A forma do telhado faz um trabalho silencioso antes que as cordas se encaixem. Um galpão com estrutura em A de 25 graus carrega melhor do que o design usual de 18 graus, e uma barraca curva, com um ângulo efetivo maior e uma perna curva, resiste ao vento e à neve visivelmente melhor do que uma estrutura A padrão.

Numa região de tufão, essa escolha deveria ser uma decisão de design e não uma linha de preço. O alumínio projetado deste tipo é classificado para cargas de vento na faixa de 80 a 100 km/h, o tecido suportando cerca de 45 m/s através de uma membrana duplamente laminada.

Antes de a tenda ser fixada no local, os valores de vento e carga para o local exacto devem ser confirmados e deve ser produzido um relatório de cálculo da carga de vento. Muitas regiões exigem esse relatório para aprovar uma construção externa e ele justifica quais medidas são dimensionadas para sua localização. Fazer com que o perfil, as cordas, a base e o relatório concordem é o que transforma uma grande extensão de um risco de tempestade em um plano de tempestade.

O que uma grande extensão pronta para tempestades realmente precisa

Uma tenda de grande extensão em uma zona de tufão é sustentada por quatro coisas ao mesmo tempo: perfis grandes o suficiente para serem dobrados com segurança, amarrações de cabos e tesouras que mantêm a grade do telhado unida, um pacote de base e corda combinado com uma estrutura leve e um protocolo escrito que conhece a linha de nível 6. Defina o ângulo do telhado para o local e confirme o relatório do vento antes de ancorar, e a estrutura passa de um risco de tempestade para algo projetado para isso.

A LP Structure fornece o relatório de cálculo de carga de vento com essas estruturas, portanto, confirme a exposição do seu local antes da próxima temporada ser programada.

Perguntas frequentes

As cordas resistentes ao vento tornam desnecessária a ancoragem da base?

Não. Os cabos e arames estaiados dividem a carga com a base, que ainda suporta o tombamento. Os cabos são dimensionados para funcionar com essa ancoragem, não para substituí-la.

O que o nível de vento 6 significa para o plano de resposta?

É o ponto da escala Beaufort onde começa o protocolo: retirar objetos de valor e pessoas e depois executar as etapas de reforço. Se o vento continuar aumentando, o tecido é retirado em vez de deixado para resistir às rajadas.

As tendas com estrutura de aço precisam do mesmo reforço?

Sim, e geralmente mais. O aço é mais pesado, por isso sua base e cabos suportam um tombamento maior, e suas armações mais finas têm menor margem. O dimensionamento deve ser recalculado para o peso maior.

Uma barraca curva é mais adequada para uma zona de tufão do que uma estrutura A?

Carrega mais margem. O maior ângulo efetivo da curva e a perna curva resistem melhor ao vento do que uma estrutura A padrão de 18 graus, por isso é a recomendação usual onde as tempestades são um risco permanente.

Preciso de um relatório de carga de vento antes da instalação?

Em muitas regiões, sim. Um relatório de cálculo de carga de vento é o que as autoridades locais pedem para aprovar uma estrutura externa e é a base para escolher quais medidas e configuração de cabos seu local precisa.
